Holzvergaserkessel Atmos GS 20 20 kW

Produktüberblick & Einsatzbereich

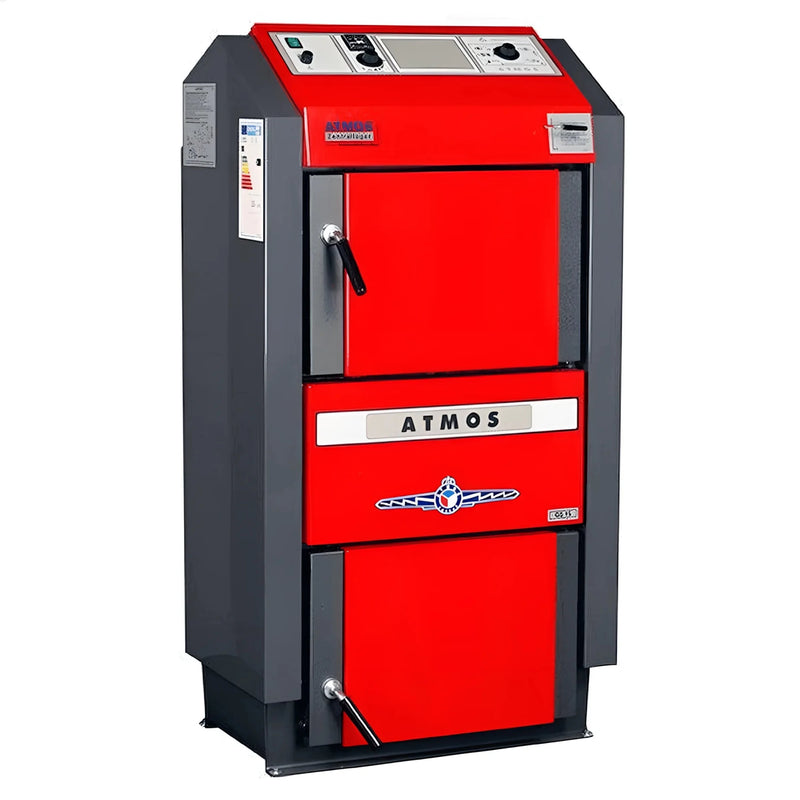

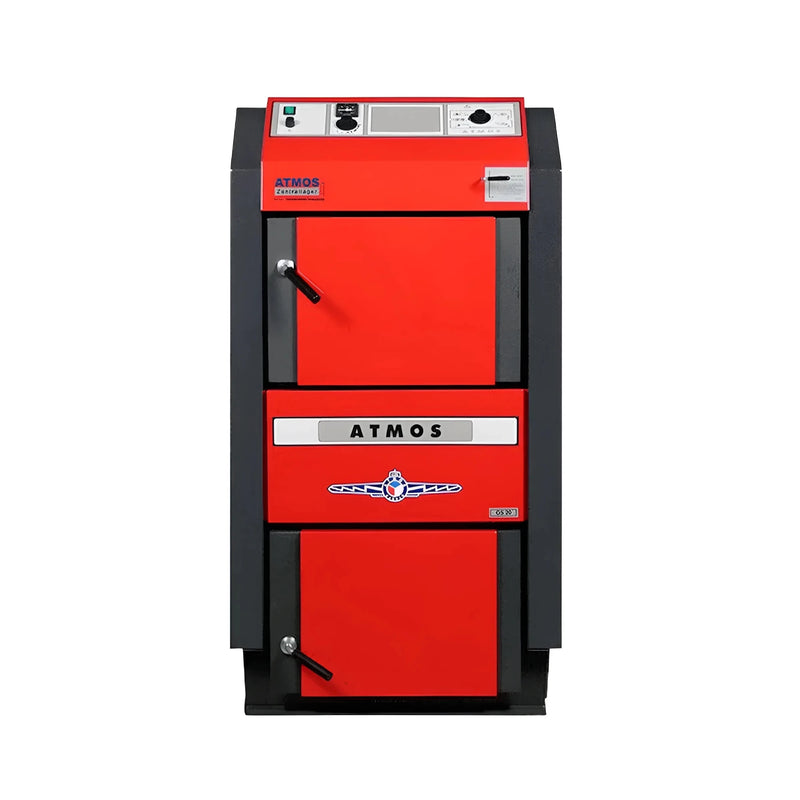

Der Holzvergaserkessel Atmos GS 20 ist ein handbeschickter Warmwasser-Heizkessel für Scheitholz, der für die Beheizung von Einfamilienhäusern und ähnlichen Objekten ausgelegt ist. Das Gerät arbeitet mit Holzvergasungsprinzip und Abzugsventilator, wodurch eine stabile Verbrennung und eine für diese Bauart typische, kontrollierte Leistungsabgabe unterstützt wird. Mit 20 kW Nennleistung eignet sich das Modell für Anlagen, in denen ein klassischer Stückholzkessel mit klarer, robuster Technik gefragt ist.

Technik & Ausstattung

Der Kessel ist für die Verbrennung von trockenem Stückholz konstruiert. Die Verbrennung erfolgt nach dem Prinzip der Generatorvergasung mit Abzugsventilator. Der Kesselkörper besteht aus Stahlblechen, der Nachbrennraum ist mit keramischen Formteilen ausgestattet. Zur Ausstattung gehören unter anderem Kesselthermostat, Rauchgasthermostat, Thermometer für das Vorlaufwasser, Hauptschalter sowie die mechanische Bedienung der Anheizklappe. Zusätzlich ist eine Kühlschleife zur Absicherung gegen Überhitzung vorhanden.

Vorteile im Alltag

Im praktischen Betrieb bietet der Atmos GS 20 eine robuste und übersichtliche Kesseltechnik ohne unnötige Komplexität. Der große Füllraum erlaubt den Einsatz von Scheitholz bis 330 mm Länge. Das Holzvergaserprinzip mit vorgewärmter Primär- und Sekundärluft unterstützt eine gleichmäßige Flammenbildung. Für Anwender relevant sind außerdem die klare Bedienstruktur, die gute Zugänglichkeit für Reinigung und die auf den Kesseltyp abgestimmte elektromechanische Regelung.

Systemintegration & Kompatibilität

Der Atmos GS 20 sollte in ein fachgerecht geplantes Heizsystem mit Pufferspeicher eingebunden werden. In den Unterlagen wird die Installation mit Pufferspeicher und Laddomat 22 beziehungsweise einer geeigneten Rücklauftemperaturanhebung ausdrücklich empfohlen, um die Mindest-Rücklauftemperatur einzuhalten und einen sauberen Betrieb zu unterstützen. Für den Kesselkreis ist eine Rücklauftemperatur von mindestens 65 °C einzuhalten, die Vorlauftemperatur soll im Bereich von 80 bis 90 °C liegen. Bei 15 bis 25 kW Kesselleistung sind für die Verbindung mit Pufferspeichern Rohrleitungen in 28x1 mm Kupfer oder 25 mm Stahl angegeben.

Montage

Die Montage ist nach den gültigen Vorschriften und auf Basis einer fachgerechten Anlagenplanung auszuführen. Der Kessel ist in einem Kesselraum mit ausreichender Verbrennungsluftzufuhr aufzustellen; die Unterlagen nennen dafür bei Anlagen von 15 bis 75 kW eine Öffnung für die Verbrennungsluft von mindestens 350 cm². Für den GS 20 wird ein Fundamentmaß von 700 x 600 mm empfohlen. Der Anschluss an den Schornstein muss fachgerecht erfolgen, und der Rauchrohranschluss sollte möglichst kurz, steigend und nicht länger als 1 m ausgeführt werden.

Hinweise

Für den Betrieb ist ausschließlich trockenes Scheitholz beziehungsweise gehacktes Holz mit einer Restfeuchte von 12 bis 20 % vorgesehen. Frisches oder zu feuchtes Holz verschlechtert die Verbrennung und kann Leistung, Verbrauch sowie die Lebensdauer von Kessel und Schornstein negativ beeinflussen. Beim Einheizen wird der Rauchgasthermostat auf 0 °C gestellt; im Betrieb erfolgt die Einstellung auf den normalen Arbeitsbereich. Der Kesselthermostat ist laut Unterlagen auf etwa 85 bis 90 °C einzustellen. Betrieb, Anschluss und elektrische Arbeiten sind durch fachlich geeignete Personen auszuführen.

Lieferumfang

• Atmos GS 20 Holzvergaserkessel
• Stahlbürste mit Zubehör
• Schürhaken
• Einlasshahn
• Bedienungs- und Wartungsanleitung
• Zugregler Honeywell FR 124
• Ascher
