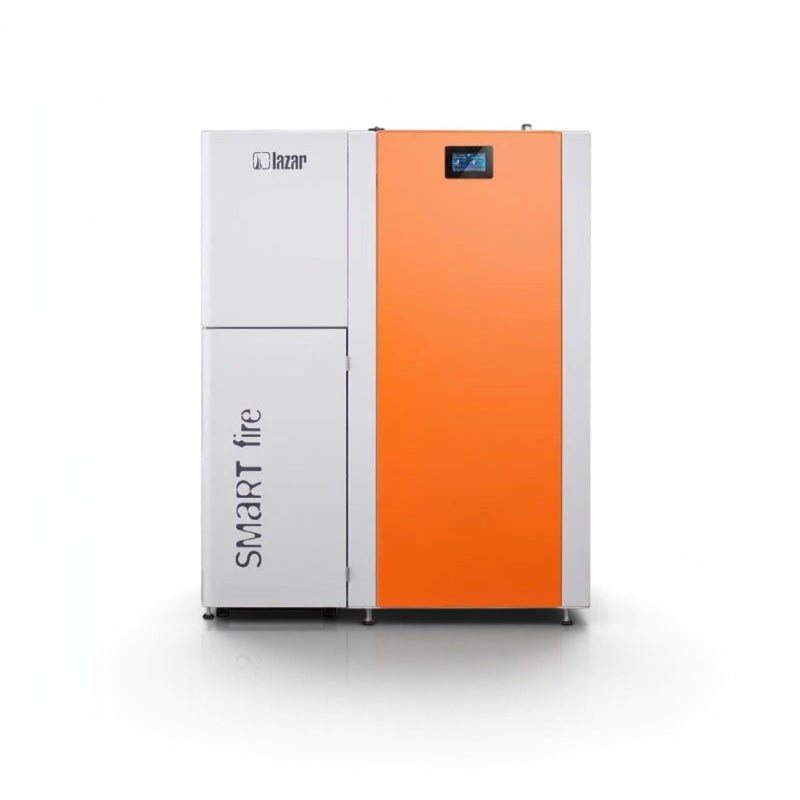

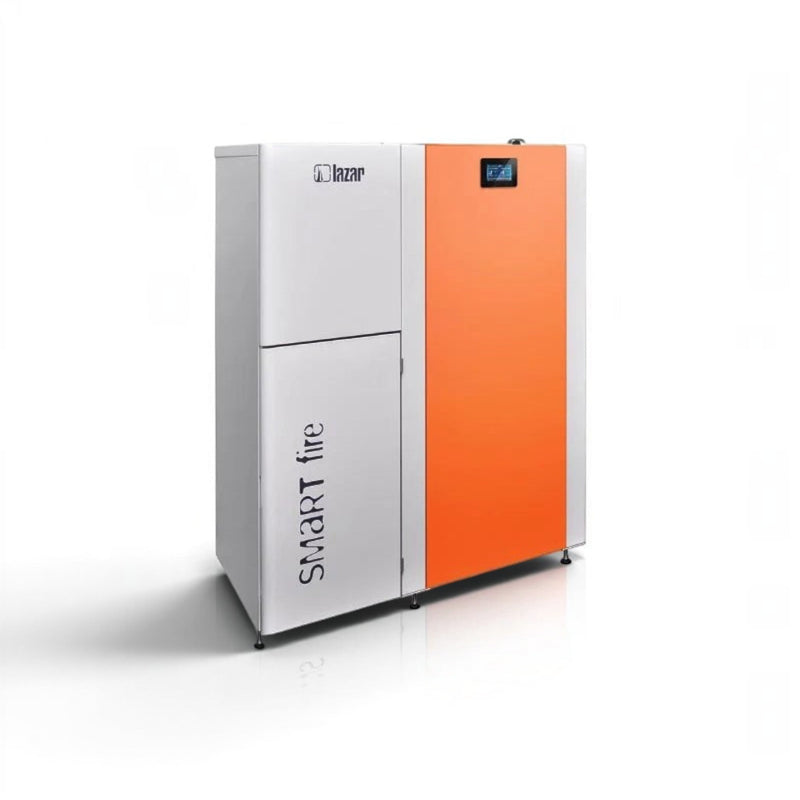

Produktüberblick & Einsatzbereich
Der HKS Lazar SmartFire SF11 Automatic ist ein automatisch beschickter Pelletkessel mit 11 kW Nennwärmeleistung für wassergeführte Zentralheizungsanlagen. Der Leistungsbereich von 3,3 bis 11,0 kW ermöglicht eine Anpassung der Wärmeabgabe an den aktuellen Bedarf der Heizungsanlage.
Als Brennstoff werden Holzpellets eingesetzt. Der SmartFire SF11 kann sowohl für die Gebäudeheizung als auch in Verbindung mit einer Warmwasserbereitung eingesetzt werden. Für die Pelletbevorratung stehen drei Vorratsbehälter mit 150, 240 oder 440 Litern zur Auswahl.
Technik & Ausstattung

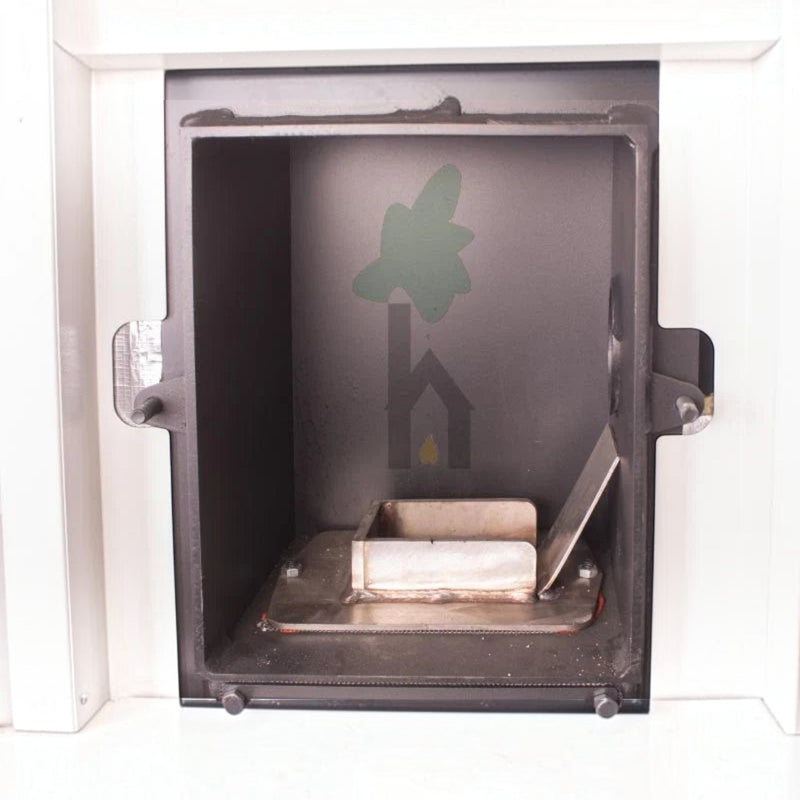

Die GEMA-Ausführung Automatic kombiniert den SmartFire SF11 mit Lambdasonde, automatischer Wärmetauscherreinigung und automatischer Ascheaustragung. Hinzu kommen der automatische Pelletbrenner aus Edelstahl, die automatische mechanische Brennerreinigung und die automatische Zündung.

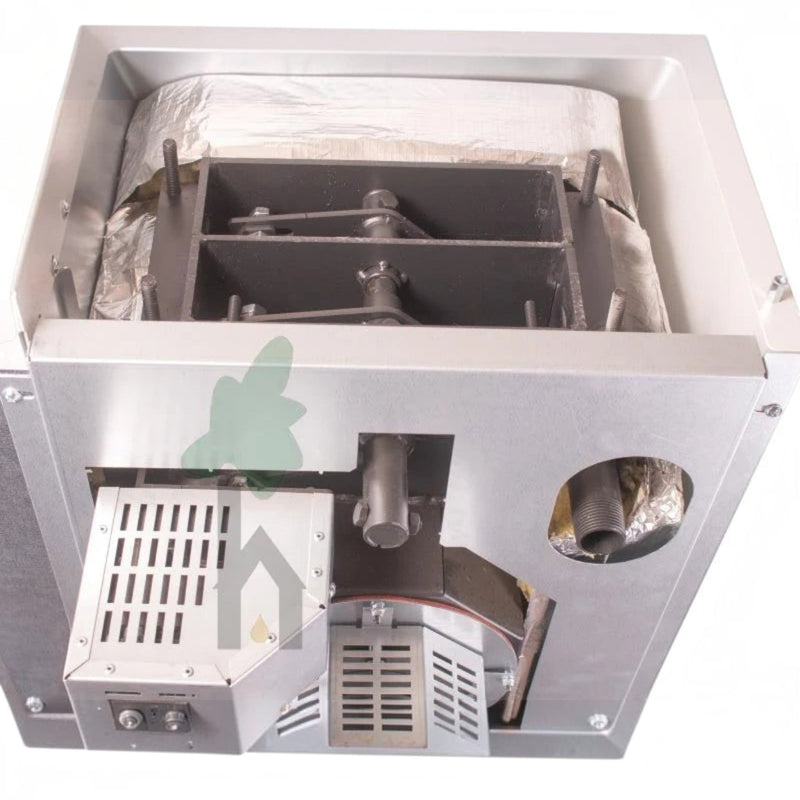

Die Lambdasonde unterstützt die Regelung des Verbrennungsprozesses durch die Erfassung des Restsauerstoffgehalts im Abgas. Die motorisch angetriebene Wärmetauscherreinigung reduziert den regelmäßigen manuellen Reinigungsaufwand des Wärmetauschers.

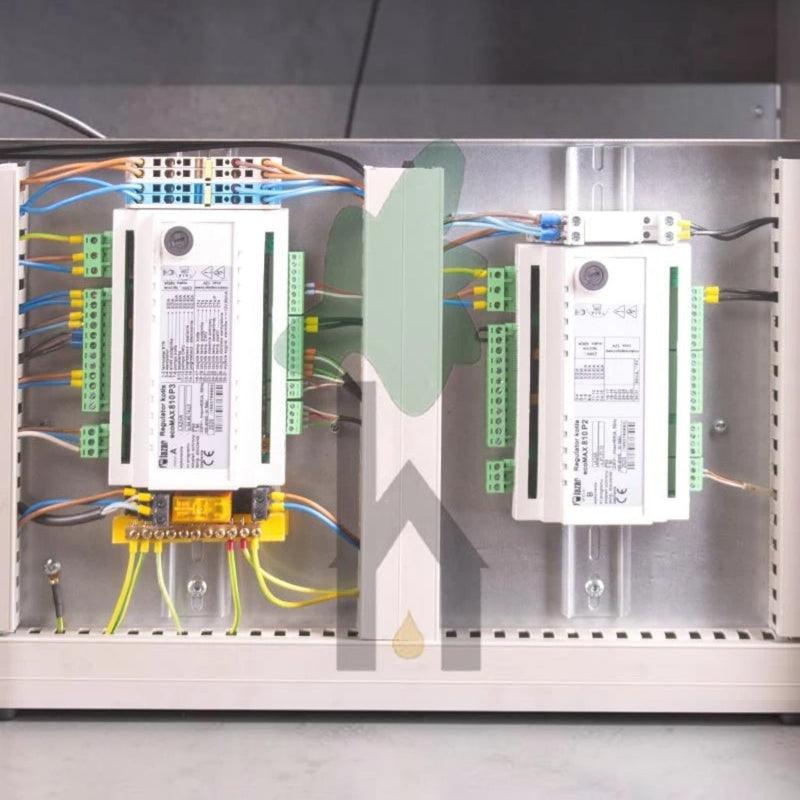

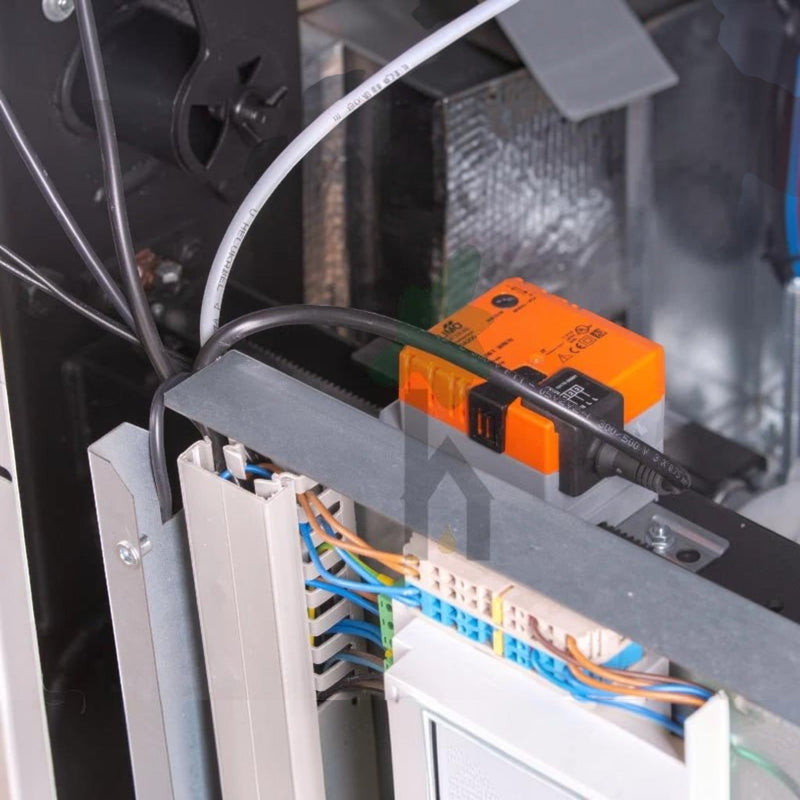

Zur Brennstoffzuführung arbeitet der Kessel mit einer Förderschnecke und einer Rückbrandschleuse. Die Regelung übernimmt neben dem Kesselbetrieb auch Funktionen der Heizungsanlage und wird über ein Touch-Bedienfeld bedient.
Automatische Ascheaustragung

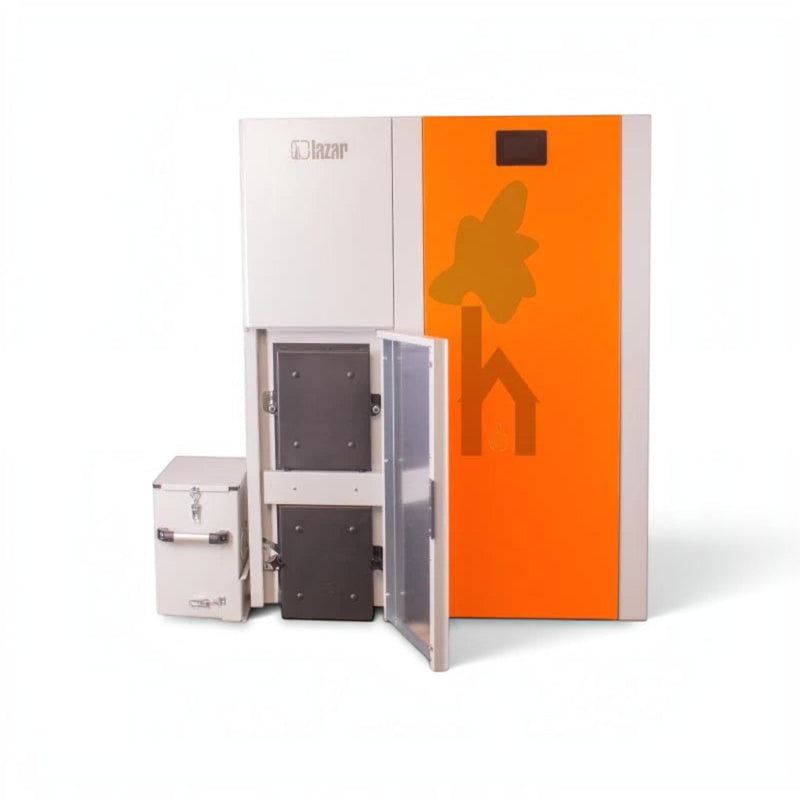

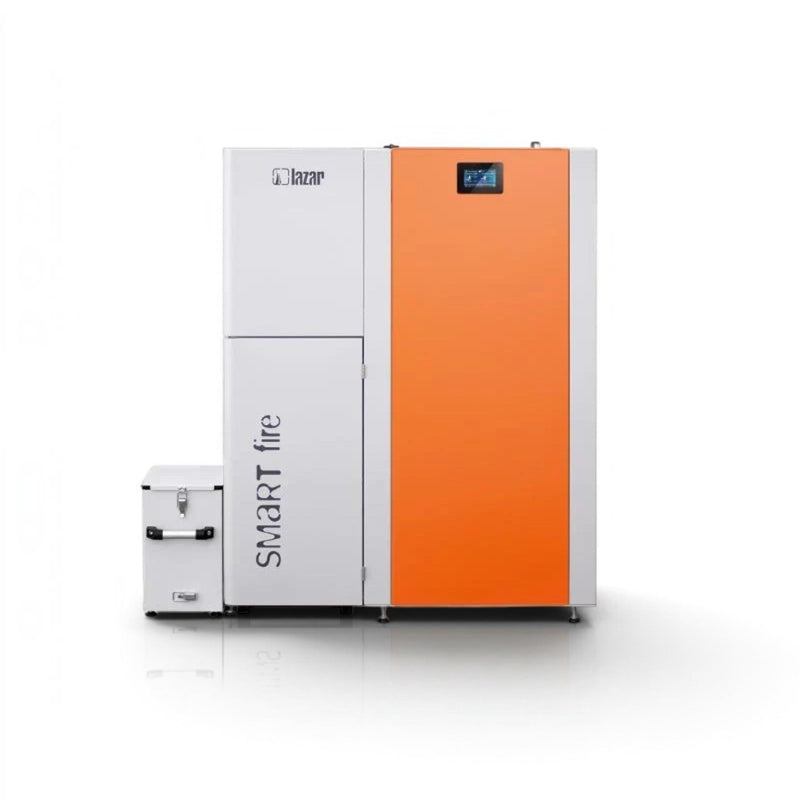

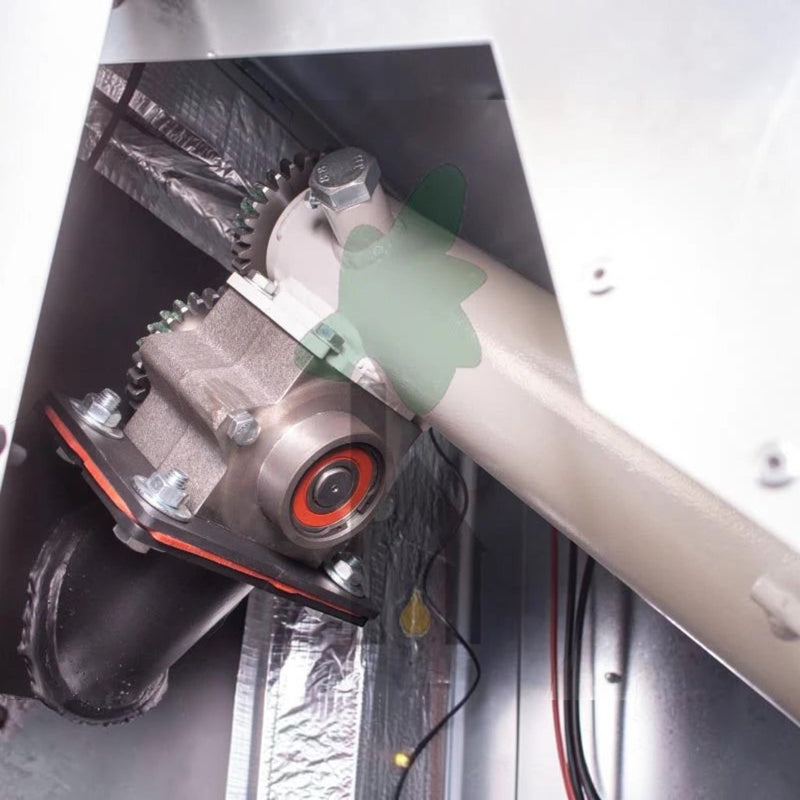

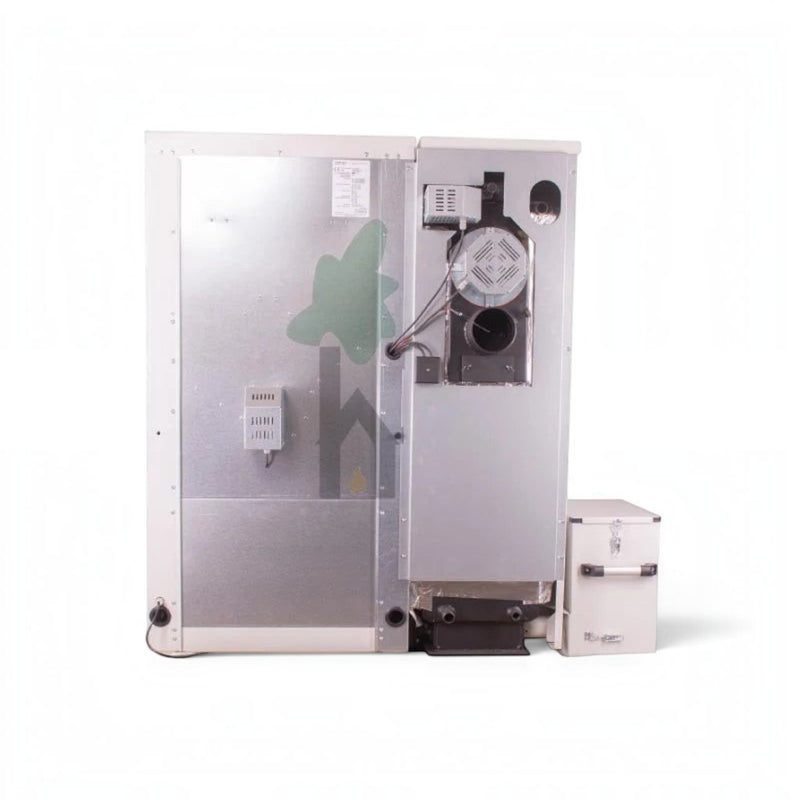

Bei der Automatic-Ausführung wird die im Kessel anfallende Asche über zwei Förderschnecken automatisch in einen seitlich angeordneten Aschebehälter transportiert. Im Behälter wird die Asche verdichtet, wodurch die erforderlichen Entleerungsintervalle gegenüber einem klassischen Aschekasten deutlich verlängert werden können.
Der Aschebehälter befindet sich bei den Ausführungen mit 150, 240 und 440 Liter Vorratsbehälter links neben dem Kessel. Dadurch vergrößert sich die Gesamtbreite der Anlage gegenüber der Standard-Ausführung.
Vorteile im Alltag
Pelletzuführung, Zündung, Brennerreinigung, Wärmetauscherreinigung und Ascheaustragung laufen bei der Automatic-Ausführung weitgehend automatisiert ab. Dadurch reduziert sich der regelmäßig notwendige Bedien- und Reinigungsaufwand gegenüber der Standard-Ausführung deutlich.

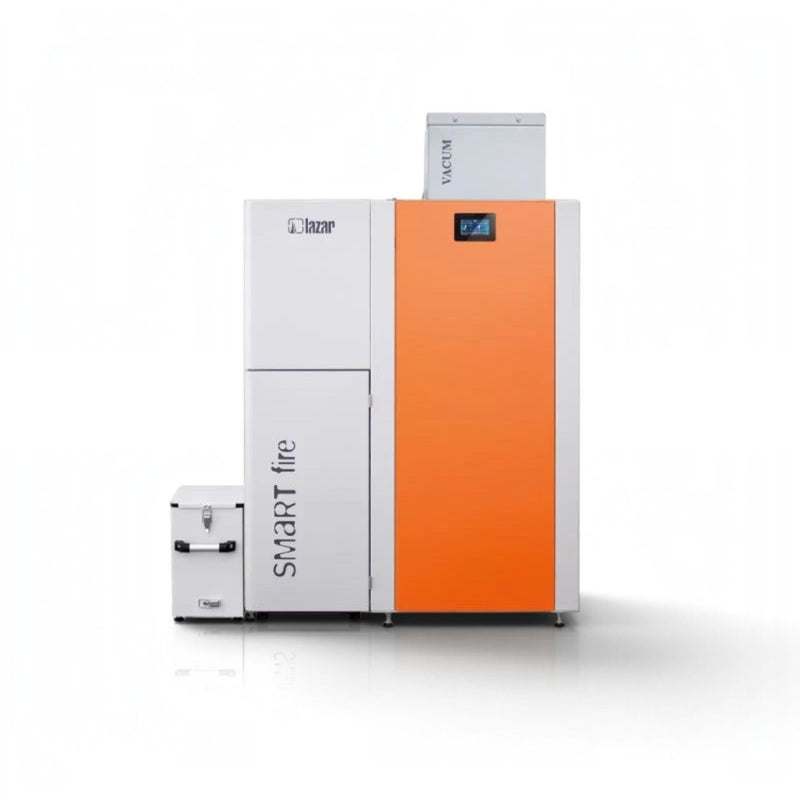

Die drei verfügbaren Behältergrößen ermöglichen eine Anpassung an unterschiedliche Platzverhältnisse und gewünschte Pelletvorräte. Für Anlagen mit einem räumlich getrennten Pelletlager kann zusätzlich das pneumatische HKS Lazar Vacum Fördersystem eingesetzt werden.
Systemintegration & Kompatibilität
Der SmartFire SF11 Automatic ist die GEMA-Komfortausführung des 11-kW-Modells und wird mit Lambdasonde, automatischer Wärmetauscherreinigung und automatischer Ascheaustragung geführt.
Mit 150-Liter-Vorratsbehälter beträgt das Gesamtmaß einschließlich Ascheaustragung 1250 × 1490 × 760 mm. Die 240-Liter-Ausführung misst 1450 × 1490 × 805 mm. Mit 440-Liter-Vorratsbehälter beträgt das Gesamtmaß 1610 × 1490 × 1015 mm.
Zur hydraulischen Einbindung gehört das TV-Kit mit Thermostatventil für eine Mindest-Rücklauftemperatur von 55 °C.
Technische Daten im Überblick
| Nennwärmeleistung |
11 kW |
| Leistungsbereich |
3,3–11,0 kW |
| Wirkungsgrad bei Nennleistung |
91,2 % |
| Energieeffizienzklasse |
A+ |
| Kesselklasse |
Klasse 5 nach EN 303-5 |
| Brennstoff |
Holzpellets |
| Pelletverbrauch bei Nennleistung |
ca. 2,4 kg/h |
| Zündsystem |
Automatische Zündung |
| Brennerreinigung |
Automatisch |
| Wärmetauscherreinigung |
Automatisch |
| Ascheaustragung |
Automatisch |
| Lambdasonde |
Ja |
| Erforderlicher Schornsteinzug |
5–10 Pa |
| Abgastemperatur bei Nennleistung |
105 °C |
| Abgasauslass außen / innen |
100 / 93 mm |
| Max. Kesseltemperatur |
85 °C |
| Min. Rücklauftemperatur |
55 °C |
| Wasserinhalt Kessel |
37 Liter |
| Vorratsbehälter |
150 / 240 / 440 Liter |
| Maße Automatic mit 150-Liter-Behälter |
1250 × 1490 × 760 mm |
| Maße Automatic mit 240-Liter-Behälter |
1450 × 1490 × 805 mm |
| Maße Automatic mit 440-Liter-Behälter |
1610 × 1490 × 1015 mm |
Montage
Aufstellung, hydraulische Einbindung, Elektroanschluss und Schornsteinanschluss müssen durch entsprechend qualifiziertes Fachpersonal erfolgen. Für den sicheren Betrieb ist eine Mindest-Rücklauftemperatur von 55 °C sicherzustellen; hierfür ist das TV-Kit vorgesehen.

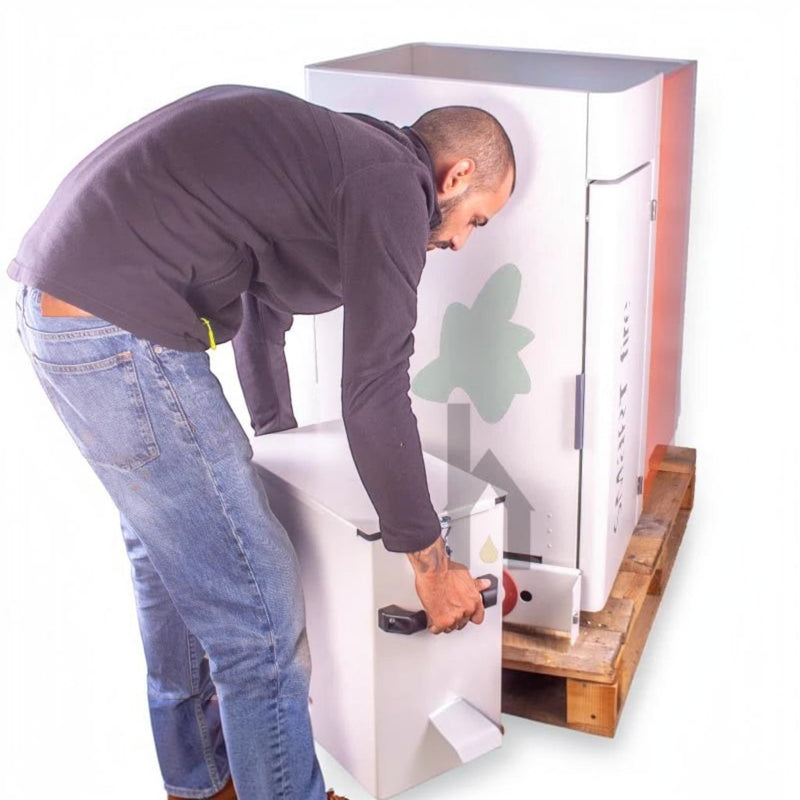

Bei der Raumplanung muss neben dem Kessel und dem Vorratsbehälter zusätzlich der links montierte Behälter der automatischen Ascheaustragung berücksichtigt werden. Maßgeblich sind daher die Gesamtbreiten von 1250, 1450 beziehungsweise 1610 mm entsprechend der gewählten Behältervariante.
Der erforderliche Schornsteinzug beträgt 5 bis 10 Pa. Schornstein und Abgasführung müssen entsprechend den Herstellerangaben und den geltenden Vorschriften ausgelegt werden.
Hinweise
Die automatische Ascheaustragung reduziert die notwendigen Entleerungsvorgänge, ersetzt jedoch nicht die regelmäßige Kontrolle, Reinigung und Wartung der gesamten Kesselanlage. Die Förderschnecken der Ascheaustragung sind entsprechend den Herstellerangaben regelmäßig zu kontrollieren und zu reinigen.
Nach dem Entleeren muss der Aschebehälter korrekt eingesetzt, ausgerichtet und dicht verschlossen werden.
Die Auswahl der passenden Kesselleistung sowie die Dimensionierung von Hydraulik, Warmwasserspeicher und Schornstein müssen auf das jeweilige Gebäude und die Heizungsanlage abgestimmt werden.
Lieferumfang
- HKS Lazar SmartFire SF11 Automatic Pelletkessel 11 kW
- Vorratsbehälter 150, 240 oder 440 Liter entsprechend der gewählten Variante
- Lambdasonde
- Automatische Wärmetauscherreinigung
- Automatische Ascheaustragung mit seitlichem Aschebehälter
- Hydraulikset TV-Kit
- 3 Temperatursensoren für die Zentralheizungsanlage
- Montage- und Betriebsanleitung
- Steuerungsanleitung
