Produktüberblick & Einsatzbereich
Der Pufferspeicher Sunex FISH S4 100 X ist ein kompakter 100-Liter-Heizungs-Pufferspeicher für geschlossene Heizungsanlagen. Er dient zur Pufferung von Heizungswasser und unterstützt die hydraulische Einbindung von Wärmeerzeuger und Heizkreis in vertikaler Einbaulage.
Der Speicher eignet sich besonders für Anlagen, bei denen ein kleiner Pufferspeicher für Systemwasser benötigt wird. Je nach Artikelvariante ist der FISH S4 100 X als hängende Ausführung für die Wandmontage oder als Variante zur Wandmontage beziehungsweise Aufstellung auf Stellfüßen vorgesehen.
Technik & Ausstattung
Der Sunex FISH S4 100 X ist als Pufferspeicher ohne integrierten Wärmetauscher aufgebaut. Der Speicherbehälter besteht aus Stahl S235JR und ist mit einer 30 mm starken PUR-Hartschaumdämmung im PVC-Folienmantel ausgestattet.
Für die hydraulische Einbindung stehen Anschlüsse für Wärmequelle und Heizkreis zur Verfügung. Zusätzlich besitzt der Speicher Temperaturfühleranschlüsse sowie einen Entleerungsanschluss. Damit lässt sich der Speicher in kompakte Heizsysteme mit einem Wärmequellenkreis und einem Zentralheizungskreis integrieren.
Vorteile im Alltag
Der Pufferspeicher bevorratet Heizungswasser und kann dadurch die Abstimmung zwischen Wärmeerzeuger und Heizkreis unterstützen. Das ist besonders in modernen Anlagen mit wechselnden Betriebszuständen hilfreich, wenn ein begrenztes Speichervolumen zur hydraulischen Stabilisierung benötigt wird.
Durch die kompakte 100-Liter-Ausführung eignet sich der Speicher für Technikräume mit begrenztem Platzangebot. Die verfügbare Wandmontage und die Variante mit Stellfüßen erleichtern die Anpassung an unterschiedliche Einbausituationen.
Systemintegration & Kompatibilität
Der Sunex FISH S4 100 X ist für geschlossene Heizungsanlagen vorgesehen und kann in Systemumgebungen mit Wärmepumpe, Holzheizung, Öl-, Gas- oder Elektrowärmeerzeuger eingesetzt werden, sofern Hydraulik, Druckhaltung, Sicherheitseinrichtungen und Anlagenkonzept fachgerecht darauf abgestimmt sind.
Der Speicher ist nicht als Trinkwasserspeicher ausgelegt. Für Kühlwasseranwendungen im Bereich von 7 bis 12 °C müssen die Anschlussstutzen zusätzlich gedämmt werden, damit Kondensatbildung und Wärmeaufnahme an den Anschlüssen reduziert werden.
Technische Daten im Überblick
| Hersteller | SUNEX S.A. |
| Modell | FISH S4 100 X |
| Speichertyp | Pufferspeicher ohne Wärmetauscher |
| Speichervolumen | 100 Liter |
| Anzahl Wärmetauscher | 0 |
| Dämmung | 30 mm PUR-Hartschaum im PVC-Folienmantel |
| Max. Betriebsdruck | 3 bar |
| Max. Temperatur | 95 °C |
| Material Speicherbehälter | S235JR |
| Gewicht | 23 kg |
| Einbaulage | ausschließlich vertikal |
Montage

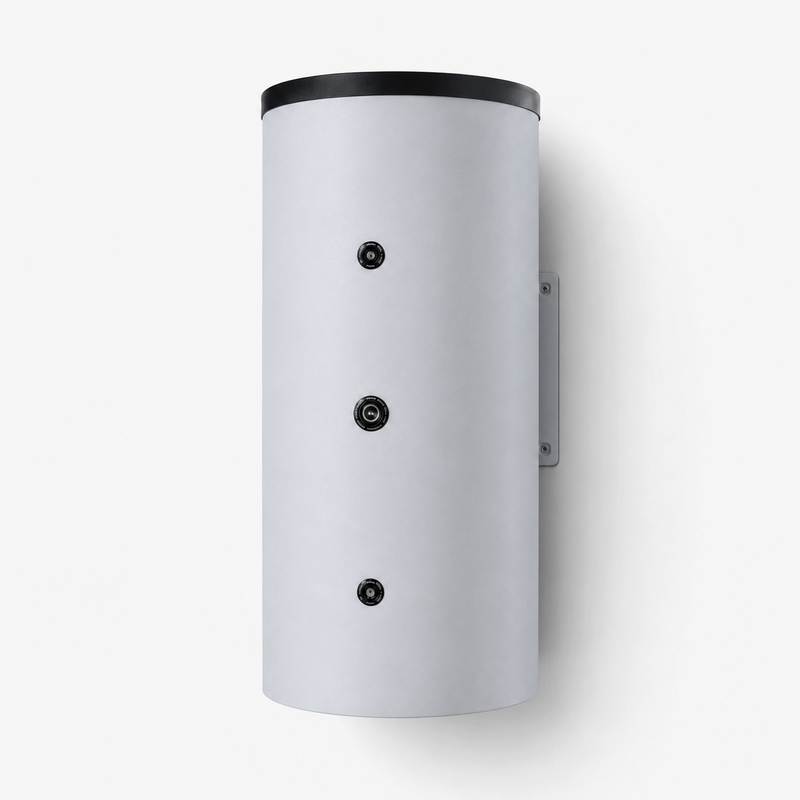

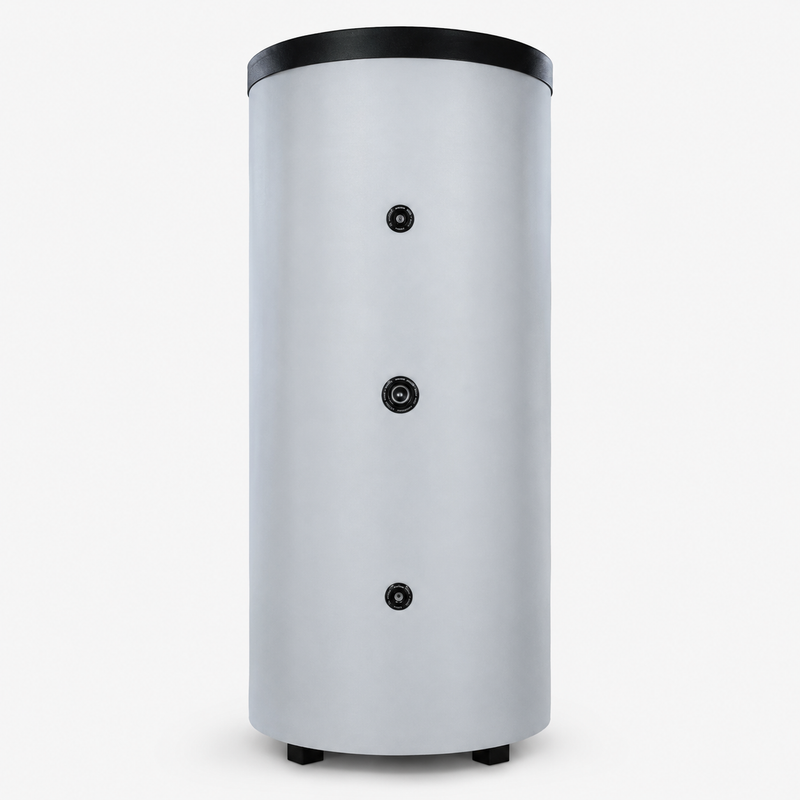

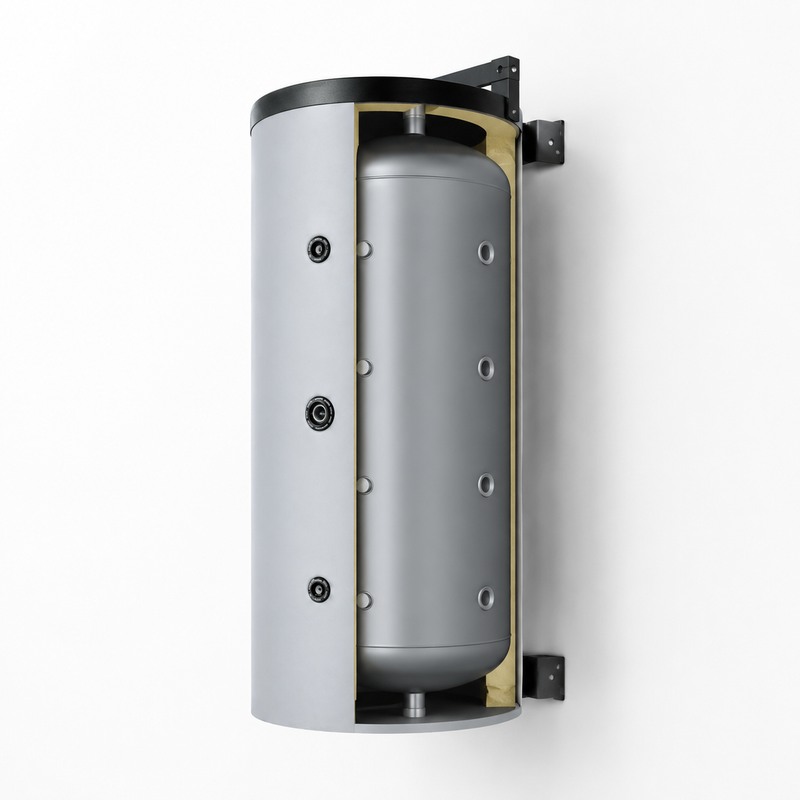

Der Speicher ist ausschließlich für den vertikalen Betrieb vorgesehen. Die hängende Ausführung wird an einer ausreichend tragfähigen Wand montiert. Die Variante 693 000 102 kann je nach Einbausituation auch auf Stellfüßen aufgestellt werden.
Hydraulische Anschlüsse, Temperaturfühler, Entleerung, Sicherheitsventil, Druckhaltung und Entlüftung müssen zur jeweiligen Heizungsanlage passen und fachgerecht ausgeführt werden. Bei Wandmontage ist die gefüllte Speicherlast einschließlich Sicherheitszuschlag zu berücksichtigen.
Hinweise
Der zulässige Betriebsdruck von 3 bar darf nicht überschritten werden. Der Speicher darf nicht horizontal oder geneigt montiert werden. Für Betrieb, Wartung und Prüfung sind ein druckloser, ausreichend abgekühlter Anlagenzustand und geeignete Sicherheitseinrichtungen erforderlich.
Die konkrete Auslegung der Heizungsanlage, die Einbindung in den Hydraulikkreis und die Dimensionierung von Sicherheitsventil, Ausdehnungsgefäß und Entlüftung müssen durch eine fachkundige Planung oder Ausführung abgesichert werden.
Lieferumfang
- Sunex FISH S4 100 X Pufferspeicher 100 Liter ohne Wärmetauscher

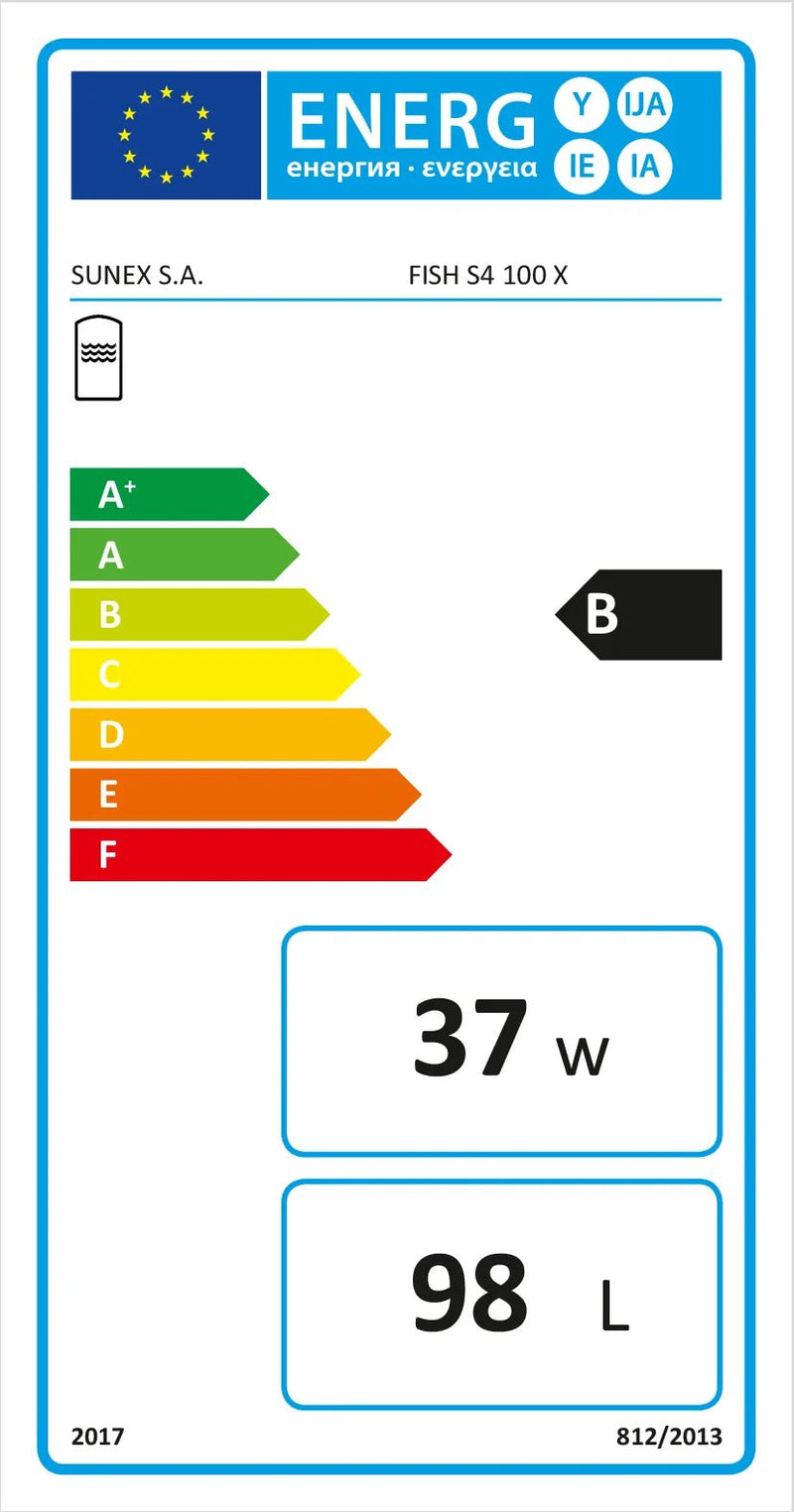

Offizielle Grundlage: Durchführungsverordnung (EU) 2025/1960
