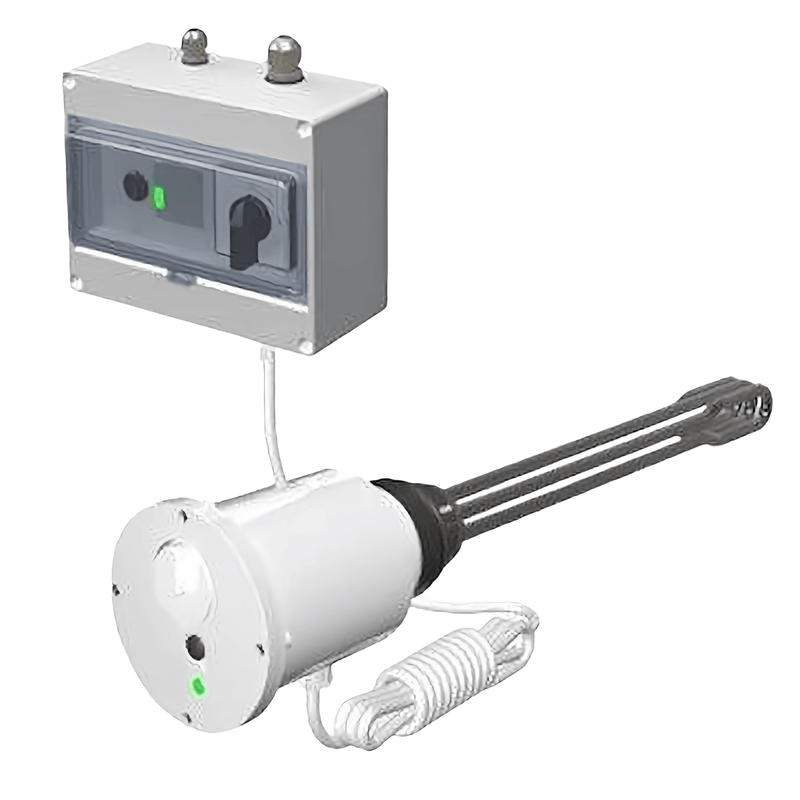

EJK maxi MR ST värmepatroner – Det perfekta komplementet för värme- och solcellssystem
EJK maxi MR ST-serien av värmepatroner kombinerar funktionalitet, effektivitet och flexibilitet. Dessa innovativa enheter består av ett kraftfullt värmeelement och en elektrisk fördelare som inkluderar både en modulär kontaktor och en praktisk 3-stegs kambrytare. Detta gör dem till en idealisk lösning för olika värmesystem, särskilt i kombination med solcellssystem och värmepumpar.

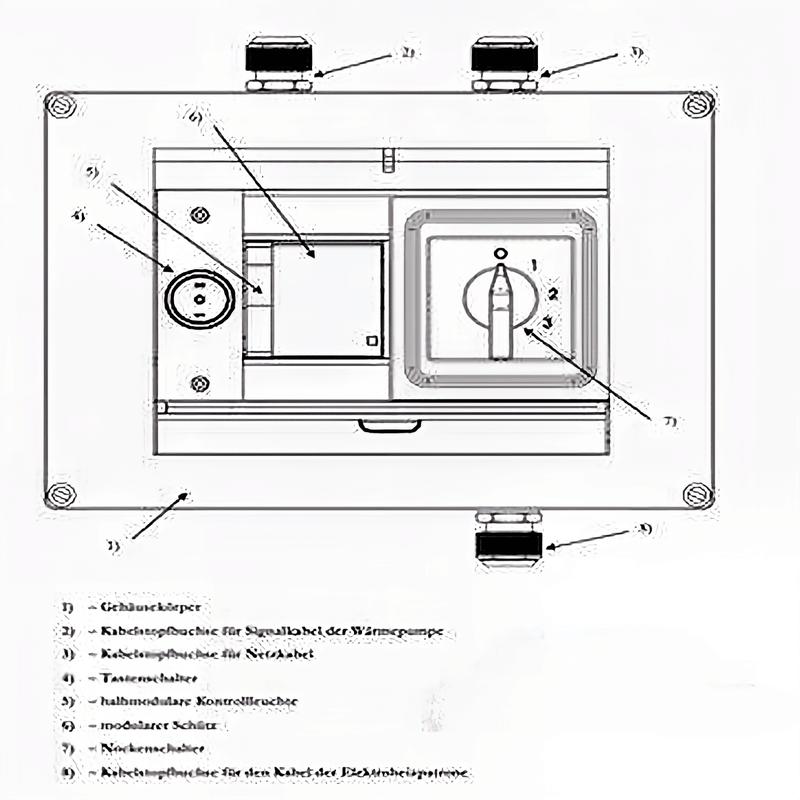

Modulär kontaktor för flexibel strömförsörjning
En viktig funktion hos värmeelementen är den integrerade modulära kontaktorn. Detta möjliggör direkt anslutning till externa energikällor, såsom värmepumpar. Värmepumpens automatiska styrsystem säkerställer optimal reglering av värmeelementet för att maximera effektivitet och energiförbrukning. Denna innovativa lösning möjliggör sömlös drift i hela värmesystemet utan att ytterligare manuella åtgärder krävs.
3-stegs kambrytare för individuell effektreglering
Den integrerade 3-stegskambrytaren möjliggör enkel och flexibel reglering av värmeelementets effekt. Detta är särskilt användbart vid varierande behov, som till exempel vid användning av solceller. Användaren kan manuellt justera effekten för att minska energiförbrukningen och därigenom förbättra effektiviteten under perioder med begränsad solenergi, till exempel på molniga dagar.
Kambrytaren gör det möjligt att ställa in värmeelementet på en bråkdel av dess maximala effekt, vilket inte bara sparar energi utan även tar hänsyn till strömförbrukningen hos andra hushållsapparater.
Perfekt komplement till solcellssystem
EJK maxi MR ST värmepatroner har utvecklats specifikt för att komplettera befintliga solcellssystem. Manuell effektjustering gör det möjligt för användare att optimalt balansera förbrukningen av genererad solenergi och säkerställa att överskottsel används effektivt. Systemets flexibilitet gör det möjligt att optimera hela värmesystemets effektivitet samtidigt som beroendet av externa strömkällor minskas.
Mångsidiga tillämpningar
Dessa värmepatroner är lämpliga för uppvärmning av vatten i öppna och slutna metallbehållare samt i emaljerade varmvattenberedare. De kan även användas utan problem i bufferttankar utan invändig beläggning. En korrosionsbeständig konstruktion med magnesium- eller påtryckta strömanoder säkerställer att värmeelementet motstår elektriska potentialskillnader och garanterar därmed en lång livslängd.
Tack vare sin mångsidighet används värmepatronerna i EJK maxi MR ST-serien även i MDC-värmemoduler från ZUG Elektromet och kan integreras utmärkt i centralvärmesystem.
Robusta material och hållbar konstruktion
Värmeelementen i patronvärmaren är inrymda i ett specialdesignat metallhuvud och är tillverkade av robusta rostfria stållegeringar. Dessa material erbjuder hög motståndskraft mot korrosion och slitage, även i kontakt med matarvatten eller buffertvatten. Ett integrerat jordningssystem säkerställer kompatibilitet med katodiska skyddssystem, vilket ger ett varaktigt skydd för både patronvärmaren och lagringstanken.
Den innovativa designen hos dessa värmepatroner kännetecknas av en noggrann konstruktion som säkerställer systemets elektrokemiska skydd. Detta ökar både korrosionsbeständigheten och förlänger livslängden för de integrerade magnesiumanoderna.

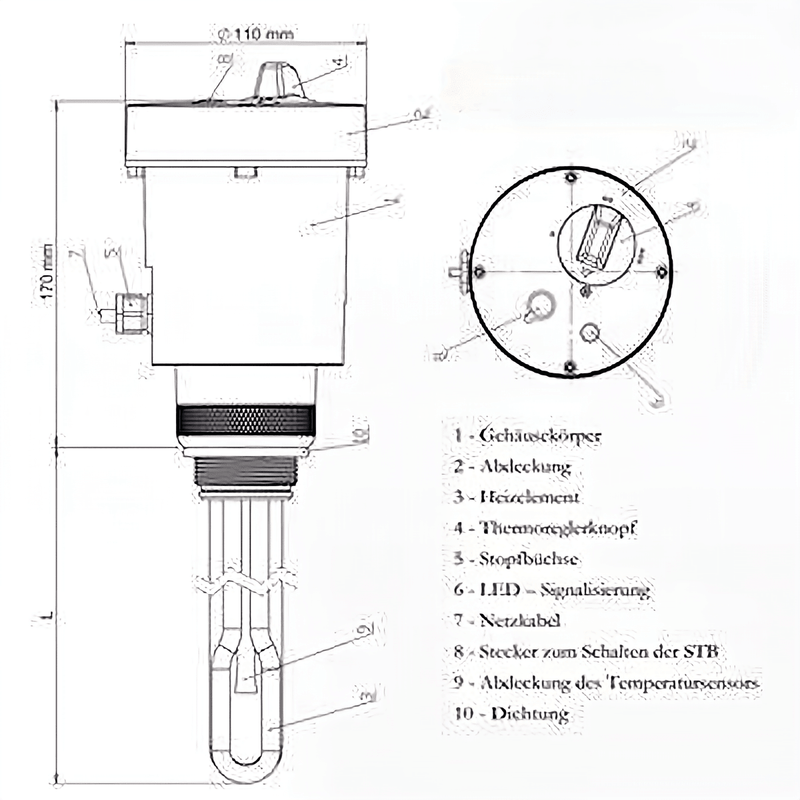

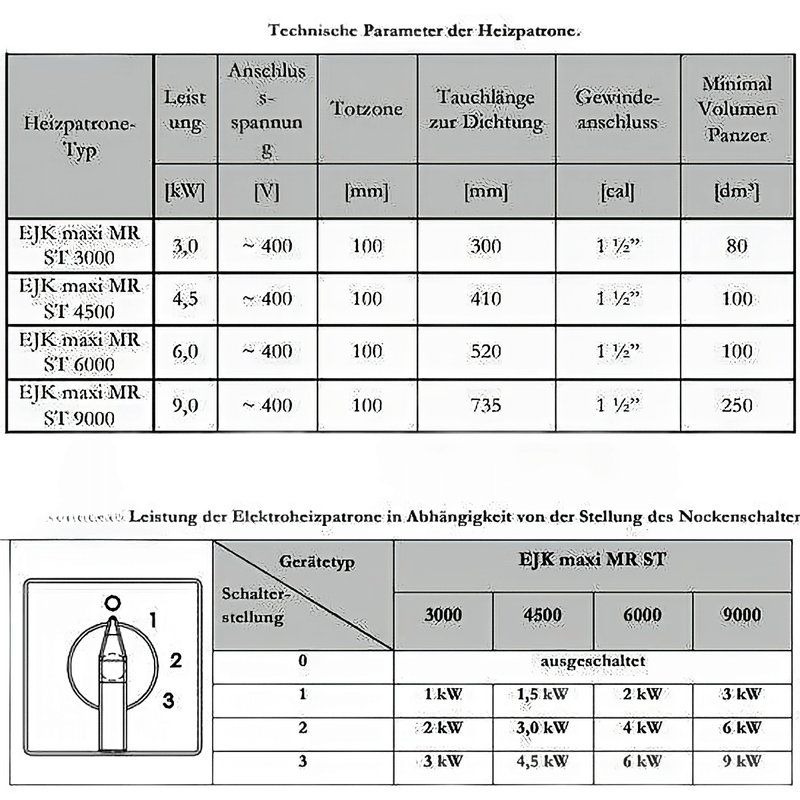

Tekniska data för värmepatronen
- Effekt: 6 kW
- Matningsspänning: 400 V
- Ouppvärmt område: 100 mm
- Nedsänkningslängd för tätning: 520 mm
- Gängad anslutning: 1 1/2"
- Minsta lagringsvolym: 100 dm³

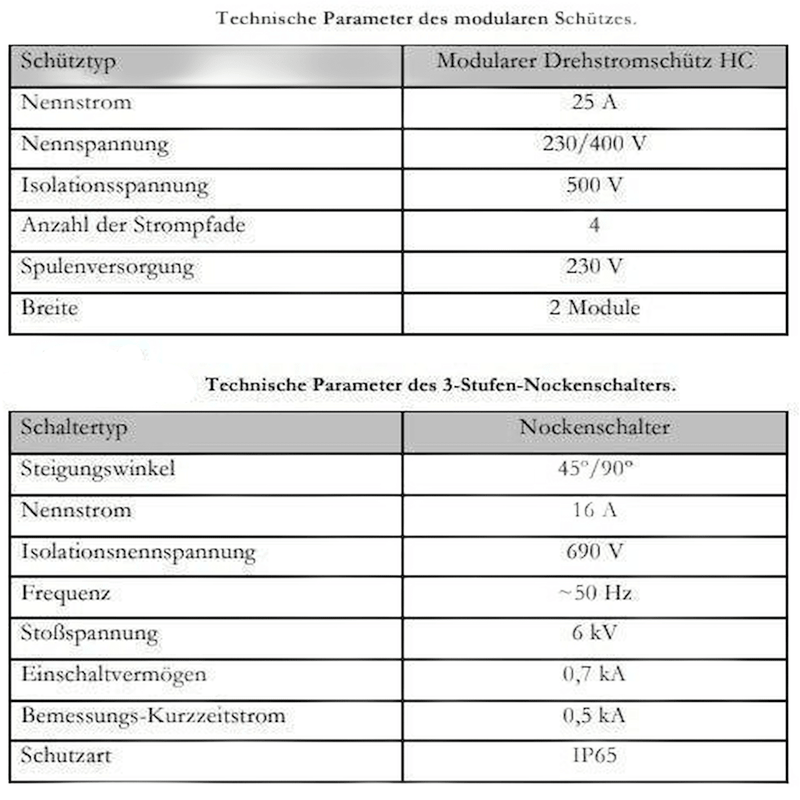

Tekniska data för den modulära kontaktorn
- Märkström: 25 A
- Nominell spänning: 234/400 V
- Isolationsspänning: 500 V
- Antal strömbanor: 4
- Spolens strömförsörjning: 230 V
- Bredd: 2 moduler
Tekniska specifikationer för 3-stegskambrytaren
- Lutningsvinkel: 45°/90°
- Märkström: 16 A
- Isolationsspänning: 690 V
- Frekvens: 50 Hz
- Impulsspänning: 6 kV
- Brytkapacitet: 0,7 kA
- Nominell korttidsström: 0,5 kA
- Skyddsklassning: IP65
Slutsats: Effektivitet möter flexibilitet
EJK maxi MR ST-serien av värmepatroner erbjuder en pålitlig, mångsidig och effektiv lösning för vattenuppvärmning i en mängd olika tillämpningar. I kombination med solcellssystem och värmepumpar möjliggör de optimal användning av förnybar energi. Tack vare robusta material, innovativa funktioner som effektreglering och sin sofistikerade design representerar dessa värmepatroner en investering i hållbarhet och långsiktig effektivitet.
Leveransomfattning
- 1 x 6 kW modulärt värmeelement
- Monteringsanvisningar
Ladda ner
