SPSR stratificirano međuspremničko skladištenje – Učinkovito rješenje za skladištenje za sustave grijanja, solarne sustave i sustave krutih goriva

Pregled proizvoda

SPSR slojeviti međuspremnik je robusno konstruiran spremnik tople vode za sustave grijanja, solarne termalne sustave i kogeneracijske toplane i električne elektrane. Kombinira stabilan dizajn spremnika s integriranom slojevitom tehnologijom i trajno zavarenim izmjenjivačem topline s glatkim cijevima, čime se osigurava visoka učinkovitost sustava i pouzdana slojevitost povratnog toka.

Konstrukcija i materijali

Spremnik i izmjenjivač topline s golim cijevima izrađeni su od visokokvalitetnog čelika S235JRG2 u skladu s DIN 4753 i EN 12897. Unutrašnjost je nedovršena, a vanjska ljuska je premazana temeljnim premazom. Spremnik je sigurno postavljen na temeljni prsten. Spremnik je dizajniran za maksimalni radni tlak od 5 bara i ima dva priključka za električne grijaće patrone.

Tehnologija slojeva i izmjenjivači topline

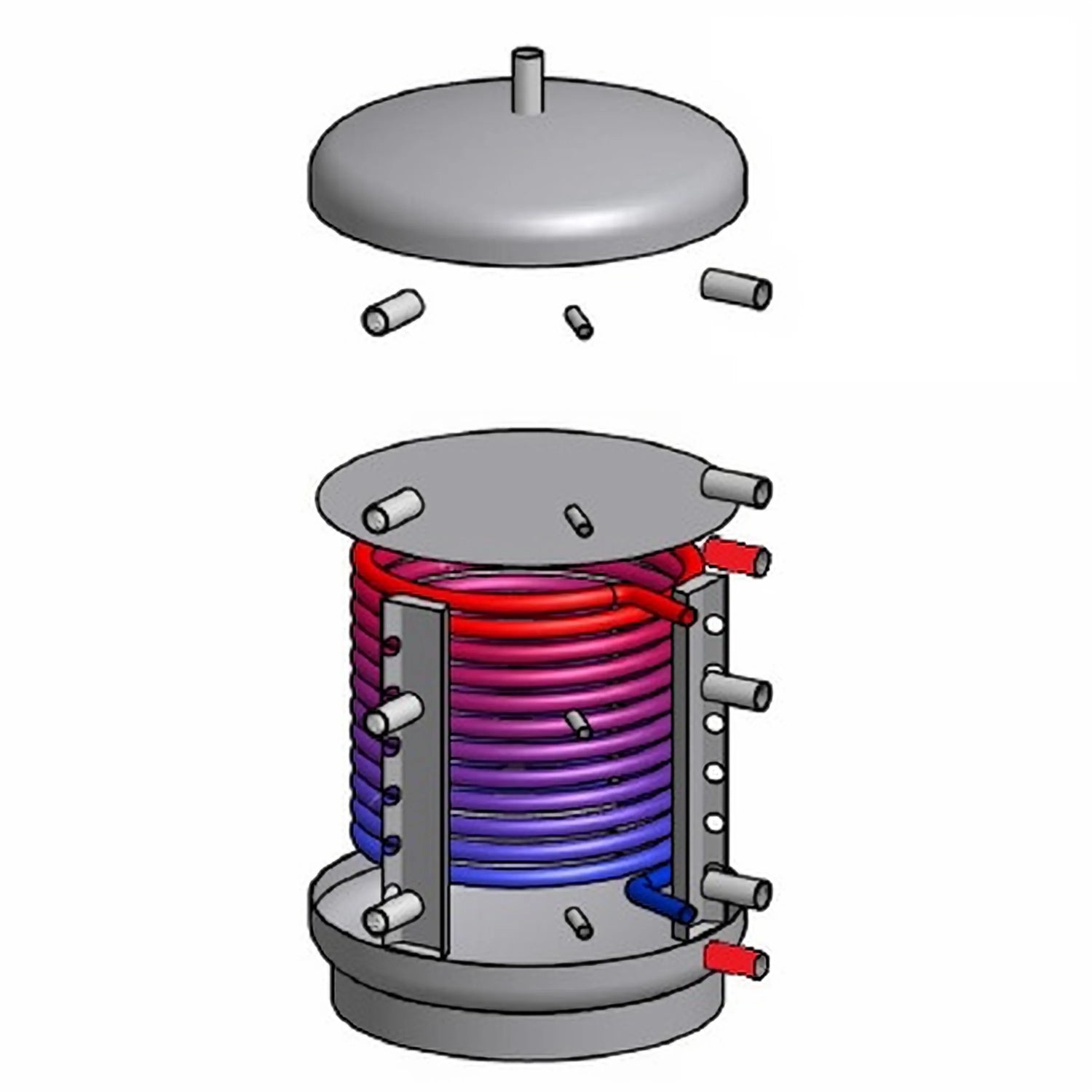

Za optimiziranu stratifikaciju, u spremnik su integrirani stratifikacijski kanali, a zavarena je stratifikacijska ploča. Ove komponente smanjuju miješanje i poboljšavaju temperaturnu stratifikaciju, čime se povećava iskoristiva količina topline. Trajno zavareni izmjenjivač topline s glatkim cijevima osigurava učinkovitu izmjenu topline za solarne i grijaće krugove.

Priključci i jednostavnost instalacije

Raspored priključaka pod kutom od 90° olakšava ugradnju i spajanje više međuspremnika. To omogućuje kompaktne rasporede sustava i jednostavno spajanje sustava. Raspored priključaka i osnovnog prstena pojednostavljuje ugradnju i naknadno održavanje.

Varijante izolacije – EPS AirPor® siva

EPS AirPor® siva izolacija od polistirenske pjene dostupna je u debljinama od 100 mm (klasa učinkovitosti C) i 130 mm (klasa učinkovitosti B). Izolacija kombinira EPS s dodatnim slojem flisa i dodatkom grafitnih nanočestica, koje značajno smanjuju gubitak topline zbog povećane refleksije topline.

Zahvaljujući laganoj, precizno prianjajućoj konstrukciji, izolacija se brzo postavlja, mehanički je robusna i 100% reciklabilna. Ukupne debljine izolacije, kao i dodatna izolacija poda i krova, osiguravaju značajne uštede energije tijekom rada.

Varijanta izolacije – PU super tvrda pjena

Izolacija od PU super tvrde pjene debljine 150 mm (za spremnike od 600–1000 l) kombinira izvrsne izolacijske performanse s RAL 9006 PS plaštom i priključnom trakom za jednostavnu ugradnju. Poliesterski flis debljine 10 mm sprječava gubitke konvekcijom na stijenci spremnika, poklopcu i čahurama.

S toplinskom vodljivošću od približno 0,023 W/mK i razredom učinkovitosti A, ova izolacija nudi najbolje izolacijske performanse u asortimanu, a ujedno je i reciklabilna te prijazna koži.

Tehnički podaci i oprema

SPSR je opremljen stratifikacijskim kanalima, stratifikacijskom pločom i trajno ugrađenim izmjenjivačem topline s glatkim cijevima. Ostale značajke uključuju sirovu unutrašnjost i temeljno premazanu vanjštinu, dva priključka za električne grijaće patrone i dizajn za radni tlak do 5 bara.

Prednosti i područja primjene

Kombinacija ciljane tehnologije slojevitog polaganja, visokokvalitetne čelične konstrukcije i učinkovite izolacije povećava učinkovitost sustava grijanja i smanjuje gubitak topline. Područja primjene uključuju sustave grijanja, kotlove na kruta goriva, solarne sustave i kogeneracijske toplane, kao i kombinirane energetske sustave koji se oslanjaju na pouzdanu temperaturnu stratifikaciju.

Okoliš, sigurnost i standardi

Korišteni materijali su ekološki prihvatljivi i uvelike se mogu reciklirati.Izolacijski materijali zadovoljavaju uobičajene zahtjeve zaštite od požara (DIN 4102 B2) i zahtjeve toplinske vodljivosti prema DIN EN 12667, što znači da spremnik ispunjava visoke sigurnosne i ekološke standarde.

Odabir, upute za ugradnju i servis

Odaberite pravi kapacitet skladištenja i varijantu izolacije koja odgovara potrebama vašeg sustava; standardizirani raspored čahura olakšava integraciju. Za optimalne performanse preporučuje se profesionalna ugradnja od strane obučenog osoblja i razmatranje konfiguracija priključaka tijekom planiranja sustava.

Opseg isporuke

• Stratificirani spremnik s 1 izmjenjivačem topline po vašem izboru
• uključujući odabranu izolaciju
• Skupština &upute za uporabu
