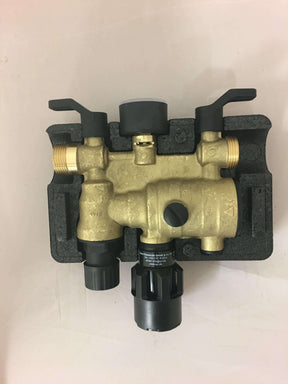

FüllCombi BA 6628 – Automātiska uzpildes un papildu uzpildes stacija karstā ūdens centrālās apkures sistēmām
Īss apraksts
FüllCombi BA 6628 ir kompakta uzpildes un papildu uzpildes ierīce, kas īpaši izstrādāta karstā ūdens centrālās apkures sistēmām saskaņā ar DIN EN 12828. Tā ļauj stingri savienot ar dzeramā ūdens vadu saskaņā ar DIN EN 1717 un aizstāj iepriekšējo šļūtenes savienojumu.
Funkcija un pielietojuma joma
Uzpildes laikā integrētā vienība uzrauga padeves spiedienu; ja tas uzpildes procesa laikā nokrītas zem apkures sistēmas spiediena, iebūvētais sistēmas atdalītājs BA (apstiprināts līdz 4. šķidruma kategorijai) novērš apkures ūdens ieplūšanu atpakaļ dzeramā ūdens vadā. Tādējādi FüllCombi ir ideāli piemērota dzīvojamām ēkām, komerciāliem objektiem un mazākām siltumapgādes sistēmām, kur nepieciešama normām atbilstoša un droša uzpilde.
Priekšrocības
Noslēgvārsta, spiediena reduktora, manometra, sistēmas atdalītāja BA un notekūdeņu pieslēguma kombinācija piedāvā pilnībā normām atbilstošu risinājumu vienā ierīcē. Ir iespējams pastāvīgs savienojums ar dzeramā ūdens instalāciju, pat ja apkures ūdens satur inhibitorus (pretkorozijas un pretsasalšanas līdzekļus). Pēc uzpildes procesa pabeigšanas drošības apsvērumu dēļ ieteicams aizvērt noslēgvārstu.
Tehniskie dati
Darba spiediens: maks. 10 bar
Darba temperatūra: maks. 30 °C (ieeja), maks. 65 °C (izeja)
Uzstādīšanas pozīcija: horizontāli, piltuves pieslēgums uz leju
Izejas spiediens: 0,5 - 4 bar (rūpnīcas iestatījums: 1,5 bar)
Vide: dzeramais ūdens
Uzpildes jauda: 1,35 m³/h pie Δp 1,5 bar
Pieslēguma izmērs: DN 20
Uzstādīšana un lietošana
FüllCombi jāuzstāda horizontāli ar piltuves pieslēgumu uz leju. Tā tiek stingri savienota ar dzeramā ūdens vadu un aizstāj pagaidu šļūteņu risinājumus. Izejas spiediena iestatīšana tiek veikta rūpnīcā uz 1,5 bar, bet to var pielāgot pieļaujamajā diapazonā.
Drošība un apkope
Integrētais sistēmas atdalītājs BA nodrošina uzticamu dzeramā ūdens instalācijas aizsardzību arī pret atgriezeniskās plūsmas riskiem līdz šķidruma kategorijai 4. Pēc katras uzpildes reizes noslēgierīce atkal jāaizver. Regulāras vizuālās pārbaudes un funkcionālās kontroles (manometrs, blīvums, notekūdeņu pieslēgums) pagarina kalpošanas laiku un nodrošina atbilstību normām.
Piegādes komplekts un norādes
FüllCombi BA 6628 ietver visas minētās sastāvdaļas: noslēgierīci, spiediena reduktoru, manometru, sistēmas atdalītāju BA, kā arī notekūdeņu pieslēgumu. Pirms uzstādīšanas jāievēro vietējie noteikumi un DIN EN 12828 vai DIN EN 1717 prasības; neskaidrību gadījumā ieteicams konsultēties ar speciālistu.
