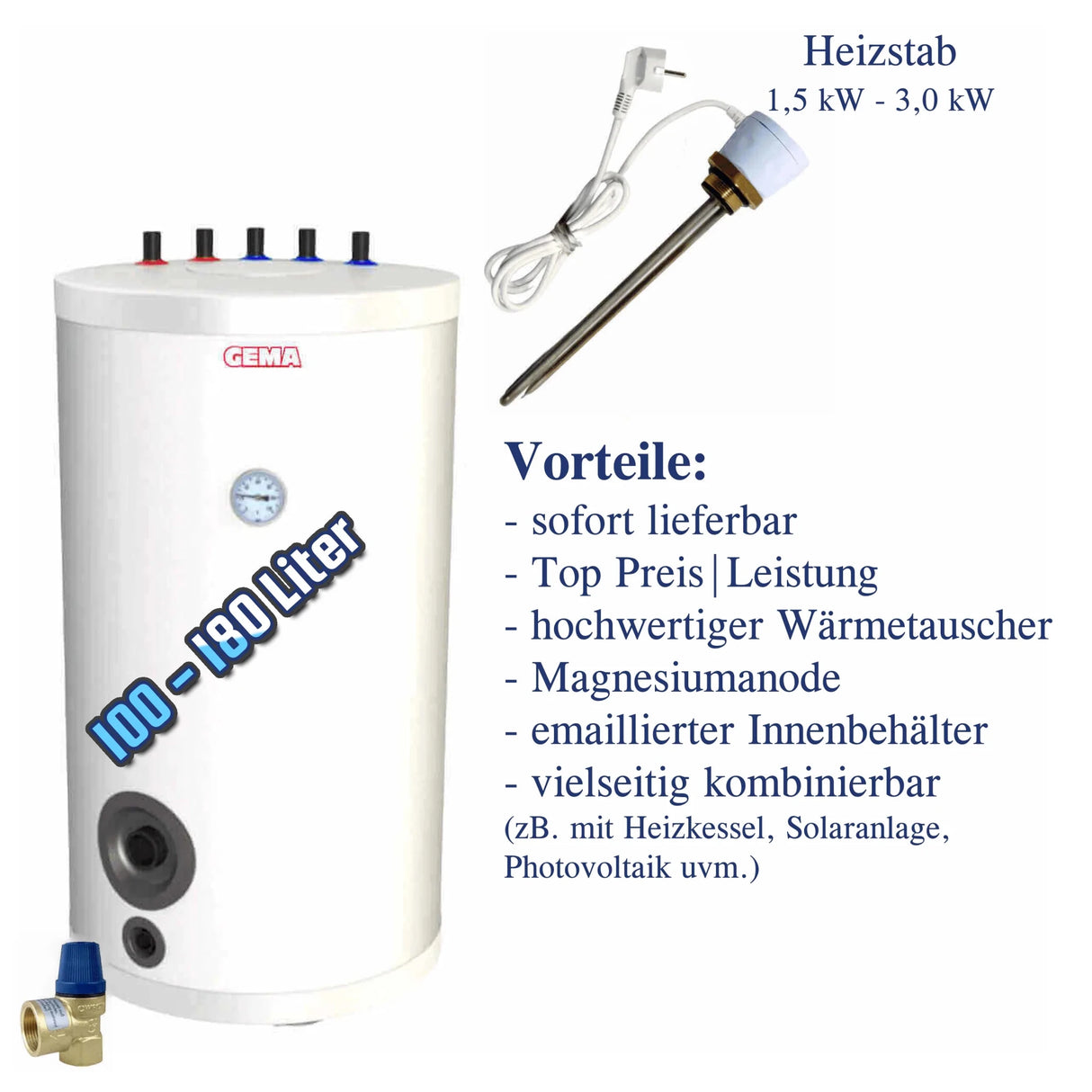

Depósito acumulador de agua caliente sanitaria GEMA con 1 intercambiador de calor (100–180 litros)

Calentamiento eficiente de agua caliente

El acumulador de agua caliente sanitaria GEMA con intercambiador de calor integrado ofrece una solución centralizada para el calentamiento seguro y eficiente del agua caliente sanitaria. El intercambiador de calor interno utiliza la energía de un sistema solar térmico o el calor de una caldera, garantizando así un alto nivel de confort en el suministro de agua caliente sanitaria.

Al combinarlo con su sistema fotovoltaico y un elemento calefactor opcional, puede aumentar aún más el rendimiento energético. Esto le permite disfrutar de una producción de agua caliente sanitaria independiente y ecológica, incluso en días con poca luz solar.

Protección contra la corrosión y durabilidad

Para un funcionamiento prolongado y sin problemas, el interior del tanque de almacenamiento está revestido con esmalte de alta calidad. Además, un ánodo de sacrificio de magnesio de gran tamaño protege el metal de la corrosión y prolonga significativamente su vida útil.

El aislamiento de espuma rígida de poliuretano (PUR) minimiza la pérdida de calor y mantiene bajos los costes energéticos. Incluso con cargas de almacenamiento máximas de hasta 95 °C, el material ofrece un rendimiento fiable y mantiene su estabilidad dimensional.

Opciones de flexibilidad y conectividad

El acumulador de agua caliente sanitaria cuenta con todas las conexiones estándar: calefacción y retorno, suministro y retorno de agua caliente sanitaria, y circulación con rosca macho de ¾". Se puede instalar una conexión adicional para una resistencia eléctrica de 1 ½" para integrar otras fuentes de calor.

Este sistema es compatible con calderas de gasóleo, leña, pellets y calderas combinadas, así como con sistemas solares térmicos. Esto lo hace versátil y permite una adaptación flexible a los sistemas de calefacción existentes.

Datos técnicos y variantes del modelo

Las capacidades de almacenamiento varían de 100 a 180 litros y cubren con fiabilidad las necesidades de agua caliente sanitaria de hogares pequeños y medianos. La superficie del intercambiador de calor varía entre 1,2 y 1,67 m² según el modelo, y su volumen, entre 5,3 y 7,8 litros.

La presión máxima de funcionamiento es de 6 bar para el tanque de almacenamiento y el intercambiador de calor, con una temperatura máxima de 95 °C en el tanque de almacenamiento y 100 °C en el intercambiador de calor. Las pérdidas de calor oscilan entre 28 y 42 vatios, según el volumen.

Dimensiones y pesos:

– 100 litros: Ø 625 × 770 mm, vacío 64 kg
– 120 litros: Ø 565 × 1045 mm, vacío 71 kg
– 150 litros: Ø 625 × 980 mm, vacío 76 kg
– 180 litros: Ø 715 × 1030 mm, vacío 88 kg

Elemento calefactor eléctrico de reequipamiento

Para requisitos de calefacción adicionales, se puede instalar un elemento calefactor de 1,5 kW, 2,0 kW o 3,0 kW. Todas las versiones cuentan con un controlador de temperatura (23–75 °C), un limitador de seguridad (85 °C) y funcionan con protección IP44.

El diseño con aislamiento eléctrico, carcasa de plástico y aleación con estabilización térmica (Aleación 825), garantiza una alta protección contra la corrosión. Los elementos calefactores funcionan con una sola fase (230 V/16 A) y ofrecen un soporte flexible según sea necesario.

Especificaciones técnicas de almacenamiento de 100 litros

• Volumen: 100 litros
• Superficie del intercambiador de calor: 1,2 m²
• Capacidad del intercambiador de calor: 5,27 litros
• Conexiones de ida y retorno de calefacción: 3/4" AG
• Conexiones de suministro y retorno de agua caliente sanitaria: 3/4" AG
• Conexión de circulación: 3/4" AG
• Conexión del ánodo de magnesio: 1 1/4" IG
• Conexión para calefacción eléctrica: 1 1/2" IG
• Aislamiento térmico: Espuma de poliuretano (PUR)
• Temperatura máxima de funcionamiento del tanque de almacenamiento: 95 °C
• Presión máxima de funcionamiento del tanque de almacenamiento/intercambiador de calor: 6 bar
• Máx.Temperatura de funcionamiento del intercambiador de calor: 100 °C
• Pérdida: 28 vatios
• Dimensiones con aislamiento (diámetro x altura): 625 x 770 mm
• Peso (vacío): 64 kg

Especificaciones técnicas 120 litros

• Volumen: 120 litros
• Superficie del intercambiador de calor: 1,4 m²
• Capacidad del intercambiador de calor: 6,1 litros
• Conexiones de ida y retorno de calefacción: 3/4" AG
• Conexiones de suministro y retorno de agua caliente sanitaria: 3/4" AG
• Conexión de circulación: 3/4" AG
• Conexión del ánodo de magnesio: 1 1/4" IG
• Conexión para calefacción eléctrica: 1 1/2" IG
• Aislamiento térmico: Espuma de poliuretano (PUR)
• Temperatura máxima de funcionamiento del tanque de almacenamiento: 95 °C
• Presión máxima de funcionamiento del tanque de almacenamiento/intercambiador de calor: 6 bar
• Temperatura máxima de funcionamiento del intercambiador de calor: 100 °C
• Pérdida: 32 vatios
• Dimensiones con aislamiento (diámetro x altura): 565 x 1045 mm
• Peso (vacío): 71 kg

Especificaciones técnicas 150 litros

• volumen: 150 litros
• Superficie del intercambiador de calor: 1,4 m²
• Capacidad del intercambiador de calor: 6,1 litros
• Conexiones de ida y retorno de calefacción: 3/4" AG
• Conexiones de suministro y retorno de agua caliente sanitaria: 3/4" AG
• Conexión de circulación: 3/4" AG
• Conexión del ánodo de magnesio: 1 1/4" IG
• Conexión para calefacción eléctrica: 1 1/2" IG
• Aislamiento térmico: Espuma de poliuretano (PUR)
• Temperatura máxima de funcionamiento del tanque de almacenamiento: 95 °C
• Presión máxima de funcionamiento del tanque de almacenamiento/intercambiador de calor: 6 bar
• Temperatura máxima de funcionamiento del intercambiador de calor: 100 °C
• Pérdida: 36 vatios
• Diámetro interior del tanque de almacenamiento: 510 mm
• Dimensiones con aislamiento (diámetro x altura): 625 x 980 mm
• Peso (vacío): 76 kg

Especificaciones técnicas 180 litros

• Volumen: 183 litros
• Superficie del intercambiador de calor: 1,67 m²
• Capacidad del intercambiador de calor: 7,8 litros
• Conexiones de ida y retorno de calefacción: 3/4" AG
• Conexiones de suministro y retorno de agua caliente sanitaria: 3/4" AG
• Conexión de circulación: 3/4" AG
• Conexión del ánodo de magnesio: 1 1/4" IG
• Conexión para calefacción eléctrica: 1 1/2" IG
• Aislamiento térmico: Espuma de poliuretano (PUR)
• Temperatura máxima de funcionamiento del tanque de almacenamiento: 95 °C
• Presión máxima de funcionamiento del tanque de almacenamiento/intercambiador de calor: 6 bar
• Temperatura máxima de funcionamiento del intercambiador de calor: 100 °C
• Pérdida: 42 vatios
• Diámetro interior del tanque de almacenamiento: 715 mm
• Dimensiones con aislamiento (diámetro x altura): 715 x 1030 mm
• Peso (vacío): 88 kg

Datos técnicos del elemento calefactor 1,5 kW

• Potencia calorífica: 1,5 kW
• Rango de temperatura: 5-75°C
• Histéresis de encendido: 7-10 °C
• Longitud de instalación: 300 mm
• Longitud sin calentar: 70 mm
• Limitador de temperatura de seguridad: 93°C
• Conexión: rosca macho de 1 1/2"
• Presión máxima de funcionamiento: 10 bar
• Clasificación de protección: IPX4
• Material de la bobina de calentamiento: Aleación 825
• Material de la carcasa: plástico, blanco.
• Alimentación: 230 V/16 A, monofásica
• Cable de conexión: 1,5 metros con enchufe Schuko

Datos técnicos del elemento calefactor 2,0 kW

• Potencia calorífica: 2 kW
• Control de temperatura: 5-75 °C
• Histéresis de encendido: 7-10 °C
• Longitud de instalación: 300 mm
• Longitud sin calentar: 70 mm
• Limitador de temperatura de seguridad: 93°C
• Conexión: 1 1/2" rosca externa
• Clasificación de protección: IPX4
• Máx.Presión de funcionamiento: 10 bar
• Material de la carcasa exterior: Plástico, blanco
• Material de la bobina de calentamiento: Aleación 825
• Alimentación: monofásica 230 V/16 A
• Longitud del cable: 1,5 metros con enchufe Schuko

Datos técnicos Elemento calefactor 3,0 kW

• Potencia calorífica: 3 kW
• Ajuste de temperatura: 5°C a 75°C
• Histéresis de encendido: 7-10 °C
• Longitud de instalación: 420 mm
• Longitud sin calentar: 100 mm
• Limitador de temperatura de seguridad: 93°C
• Conexión: 1 1/2" AG
• Alimentación: 400 V
• Clasificación de protección: IPX4
• Presión máxima de funcionamiento: 10 bar
• Material de la bobina de calentamiento: Aleación 825

Volumen de suministro

– Tanque acumulador de agua caliente GEMA con intercambiador de calor y aislamiento
– Válvula de seguridad de diafragma
– Instrucciones de funcionamiento y mantenimiento
– Opcional: Resistencia eléctrica Selfa
